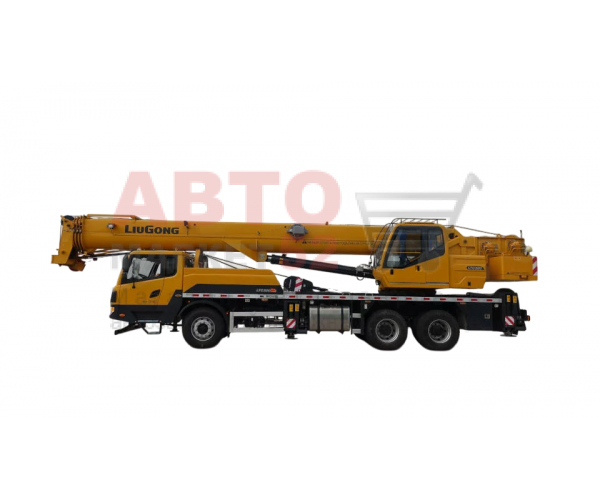

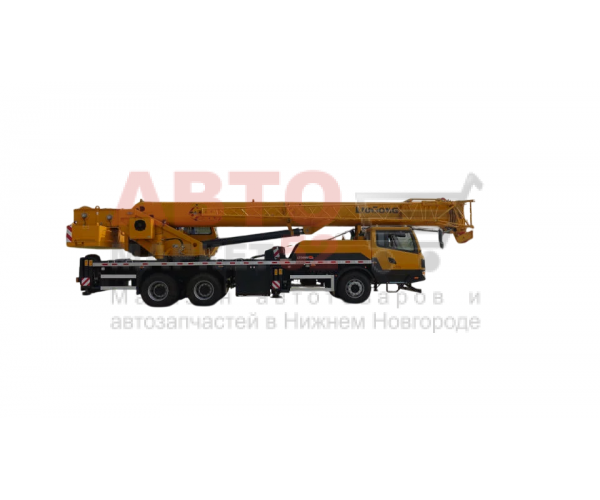

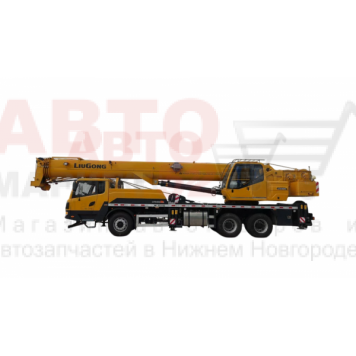

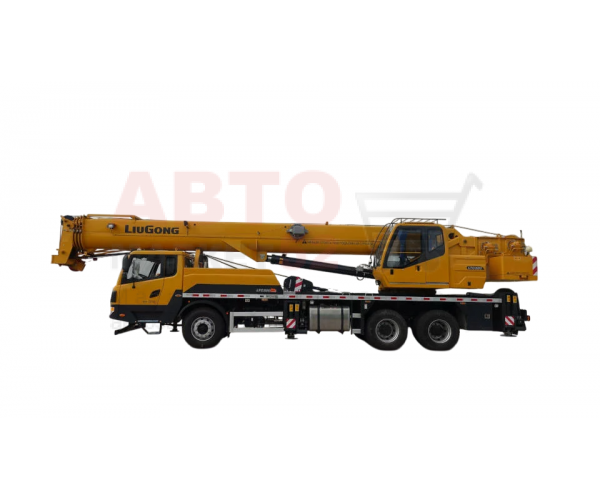

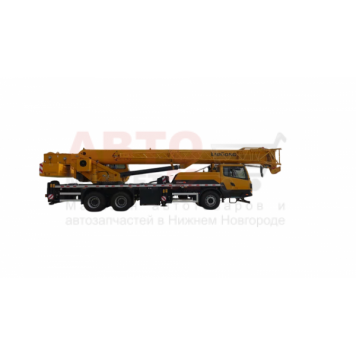

Автокран LiuGong LTC320L5 (32 тонны)

Производители LiuGong
Артикул: LiuGong LTC320L5
Код товара: 1438
В наличии
Купить Автокран LiuGong LTC320L5 (32 тонны) со склада в наличии и под заказ в Нижнем Новгороде.Автокран LiuGong LTC320L5 оснащен пятисекционной U-образной сверхпрочной стрелой и новой однодисковой головкой стрелы с максимальной длиной стрелы 44 м.Комплектация LiuGong LTC320L5Шасси Liu...

Купить Автокран LiuGong LTC320L5 (32 тонны) со склада в наличии и под заказ в Нижнем Новгороде.

Автокран LiuGong LTC320L5 оснащен пятисекционной U-образной сверхпрочной стрелой и новой однодисковой головкой стрелы с максимальной длиной стрелы 44 м.

Характеристики LiuGong LTC320L5

Комплектация LiuGong LTC320L5

  • Шасси LiuGong;
  • Двигатель двигатель Dongfeng Cummins ISD300 50 (стандарт EU Stage V/EURO-Ⅴ);
  • Пилотное управление Supertruck;
  • Максимальная длина стрелы 44,5м;
  • Откидной удлинитель  9 м;
  • Противовес 7 тонн;
  • Вылет аутригеров  (поперечный*продольный); 6,4 м*5,6 м;
  • Трансмиссия «FAST Gear» Быстрая коробка передач*9;
  • Радиальный TBL;
  • Кабина водителя Qixing 3;
  • Кабина оператора Qixing 3;
  • Стрела с U-образными краями;
  • Кондиционер;
  • WIKA;
  • ABS;
  • Ветровое устройство.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LiuGong LTC320L5

Основные характеристики

Макс. номинальная грузоподъемность т 32

Мин. номинальный диапазон м 3

Радиус поворота мм 3 365

Макс. подъемный момент Основная стрела КН/м 1 212

Самая длинная основная стрела КН/м 782

Вылет аутригера Поперечный м 6,4

Продольный м 5,6

Высота подъема Основная стрела м 11,9

Макс. основная стрела м 44,5

Макс. основная стрела+гусек м 53,5

Длина стрелы Основная стрела м 11,9

Макс. основная стрела м 44,5

Макс. основная стрела+гусек м 44,5+9

Угол наклона гуська 0, 15, 30

Размеры

Габаритная длина мм 13 200

Габаритная ширина мм 2 550

Габаритная высота мм 3 525

Расстояние между осями мм 4 635+1 350

Вес

Полная масса при движении кг 33 540

Нагрузка на ось Передняя кг 7 820 / Задняя кг 12 860/12 860

Двигатель

Модель двигателя ISD300 50 (стандарт EU Stage V)

Номинальная мощность двигателя кВт/(об/мин) 221/2 500

Номинальный крутящий момент двигателя Н·м/(об/мин) 1 100/1 200-1 800

Перемещение

Макс. скорость перемещения км/ч 80

Мин. диаметр поворота м 22

Мин. дорожный просвет мм 260

Угол подъезда ° 20/11

Угол выезда ° 14

Тормозной путь (скорость 30 км/ч) м ≤ 10

Рабочая скорость

Время вылета стрелы Время полного подъема/ опускания стрелы s 40/55

Время выдвижения стрелы Время полного выдвижения/ втягивания стрелы s 95/110

Макс. скорость поворота об/мин 2,4

Макс. скорость подъема Главная лебедка Без нагрузки м/мин 130

Вспомогательная лебедка Без нагрузки м/мин 130

ОПИСАНИЕ КОНФИГУРАЦИИ LiuGong LTC320L5

КРАНОВАЯ УСТАНОВКА

КАБИНА КРАНОВОЙ УСТАНОВКИ: с панорамным остеклением, оборудована безопасным стеклом, стеклоочистителями, солнцезащитным козырьком, сдвигающейся дверью и боковым окном, подрессоренным эргономическим креслом с подголовником, прожектором. Кабина оборудована компьютером и джойстиками пилотного управления крановой установки. Металлическая защита фронтальной и верхней части кабины. Аудиовизуальная система оповещения о перегрузке. Кондиционер и отопитель.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА: Аксиально-поршневой насос, чувствительный к нагрузке. Гидравлический бак с индикатором уровня жидкости. Датчик загрязнения фильтра, штуцеры контроля давления в системе. Гидравлический бак емкостью 495 л.

СИСТЕМА ВРАЩЕНИЯ КРАНОВОЙ УСТАНОВКИ: 360 градусов, аксиально- поршневая система с планетарным редуктором гидромотора, рабочим и стояночным тормозом. Скорость вращения от 0 до 2,4 об/мин.

ПРОТИВОВЕС: цельный 7 т.

ТЕЛЕСКОПИЧЕСКАЯ СТРЕЛА: 5-и секционная телескопическая U-образная из высокопрочной стали, длиной от 11,9 м до 44,5 м.

ГУСЕК: решетчатый удлинитель 9 м

ПОДЪЕМ СТРЕЛЫ: Одинарный гидравлический цилиндр с предохранительным клапаном (от -2 до 80 градусов).

ОГРАНИЧИТЕЛЬ ГРУЗОВОГО МОМЕНТА: Ограничитель грузового момента Wika с автоматическим отключением механизма подъема с цифровым индикатором для отображения фактической и допустимой нагрузки, радиуса, телескопирования и других рабочих параметров.

ОСНОВНАЯ ЛЕБЕДКА: Аксиально-поршневой насос с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка оснащена канатом длиной 185 м и диаметром 17 мм.

ДОПОЛНИТЕЛЬНАЯ ЛЕБЕДКА: Аксиально-поршневой насос с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка оснащена канатом длиной 110 м и диаметром 17 мм.

КРЮКИ: крюковая подвеска 32т (4х блочковый) и грузовой крюк 3т.

УСТРОЙСТВА БЕЗОПАСНОСТИ: Концевые выключатели (ограничители) подъема и опускания крюка, клапаны проверки на цилиндре подъема стрелы, перепускные клапаны, сингнализатор приближения к ЛЭП.

ШАССИ

ДВИГАТЕЛЬ: рядный 6-ти цилиндровый дизельный двигатель Dongfeng-Cummins ISD300 50 с турбонаддувом      и    мощностью 221 кВт./ 2500 об.мин. Циркуляционная система водяного охлаждения; счетчик моточасов. Топливный бак 320 л.

ТРАНСМИССИЯ: коробка передач FAST Gear, механическая с синхронизатором, 9 скоростей вперед  и 1 назад.

ПРИВОД: 6´4, ведущие оси 2 и 3.

ПОДВЕСКА: Передняя – зависимая на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами. Задняя - зависимая, торсионная, балансирная на резиновых упругих элементах.

ТОРМОЗНАЯ СИСТЕМА: Двухконтурная, пневматическая с разделением на контуры по осям (1 и 2,3). Тормозные механизмы барабанные. Аварийный и стояночный тормоз для 2 и 3 оси. Газодинамический тормоз, установленный в выпускной системе двигателя. АБС.

КОЛЕСА И ШИНЫ: Передний мост 315/80 R22, односкатные, для шоссейных дорог и бездорожья, Средний и задний мост 12 R22.5

ВЫНОСНЫЕ ОПОРЫ: Четыре гидравлически выдвигаемые балки, с вертикальными цилиндрами и подставками. Независимое управление горизонтальным и вертикальным перемещением. Управление опорами с обеих сторон крана. Контроль уровня. Дополнительная 5я опора под кабиной.

ЭЛЕКТРООБОРУДОВАНИЕ: 24V. Полный осветительный пакет включает в себя: ДХО, фары передние, задние, тормозные, задние противотуманные, задней передачи, поворотные сигналы, рефлекторы. Прожектор на корневой секции стрелы.

КАБИНА: Двухместная, с левым расположением руля. Сидение водителя оборудовано пневмоподвеской, трехточечными ремнями безопасности. Безопасное ламинированное лобовое стекло со стеклоочистителями и омывателями, зависимый от двигателя обогреватель кабины, обдув стекла, одометр, панель приборов и управления. Огнетушитель, кондиционер. Складное пассажирское сидение трансформируется в спальное место. Кондиционер и отопитель.

ОКРАСКА: Стандартная окраска LiuGong Желтый, предупреждающие таблички и надписи на русском языке

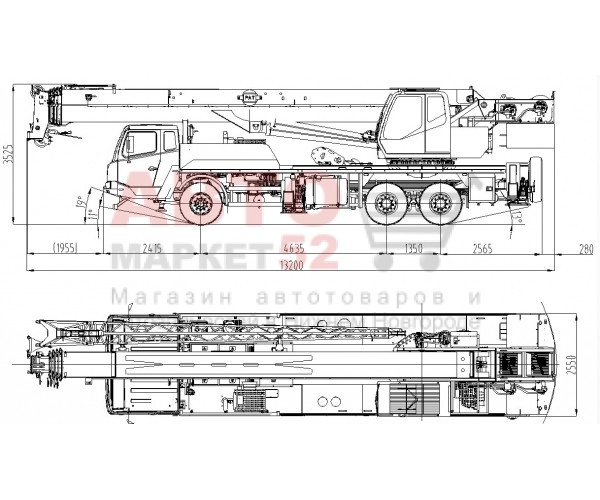

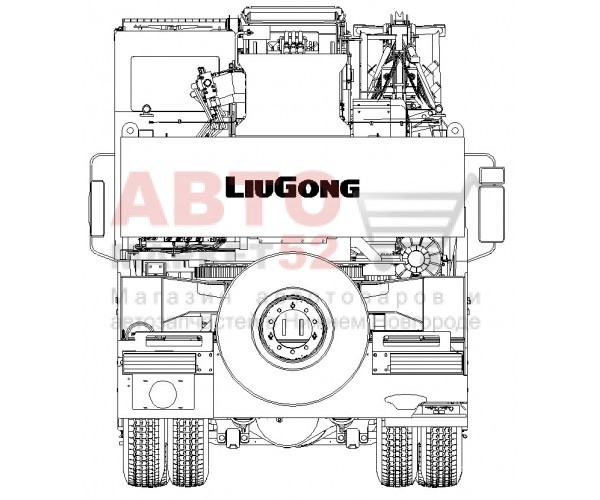

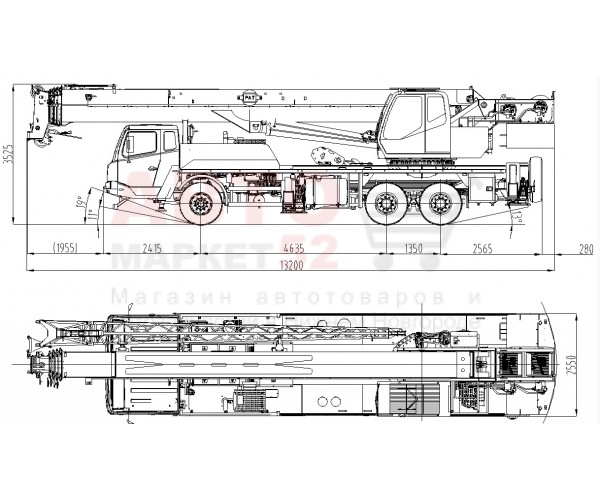

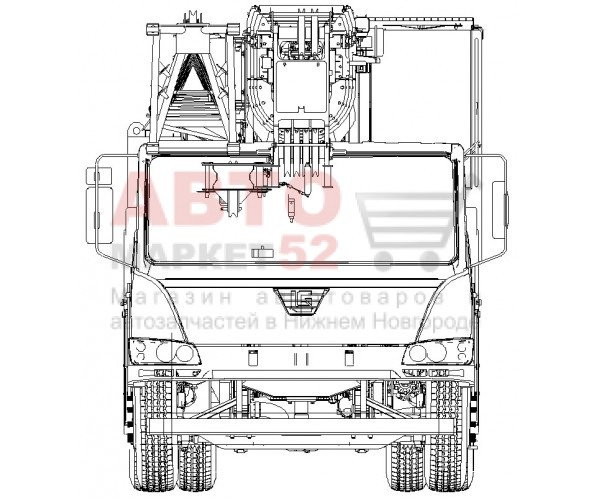

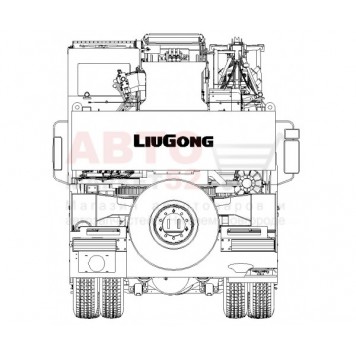

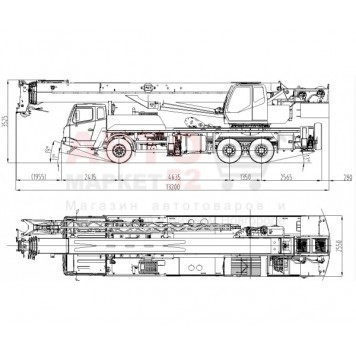

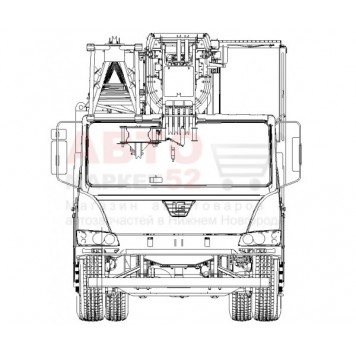

Габаритные размеры LiuGong LTC320L5

Габаритные размеры LiuGong LTC320L5

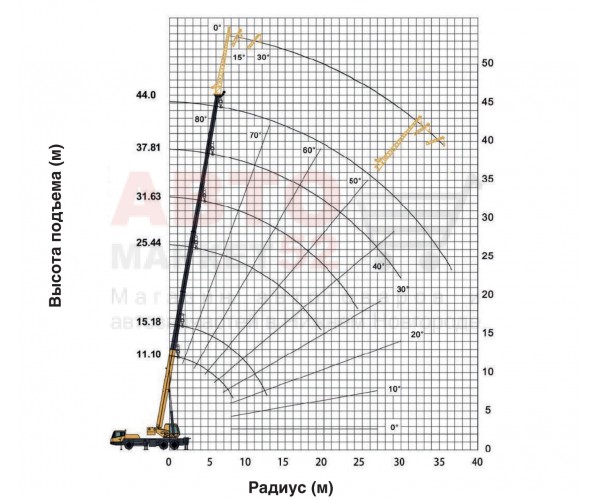

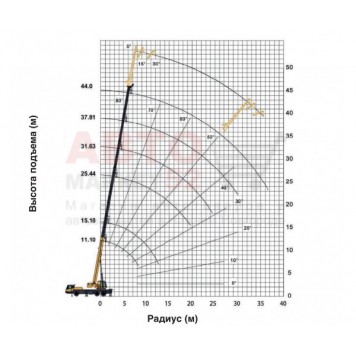

График грузовысотных нагрузок LiuGong LTC320L5

График грузовысотных нагрузок LiuGong LTC320L5
