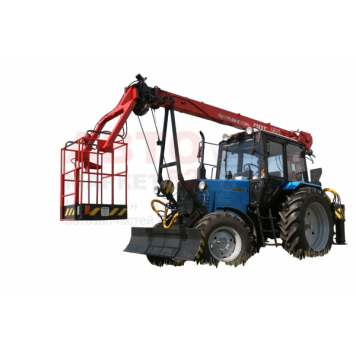

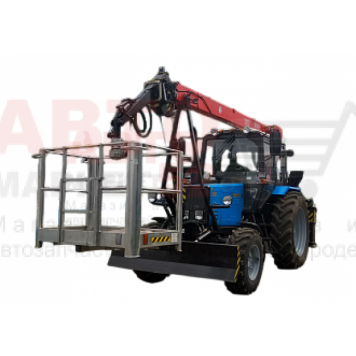

Подъемник монтажный специальный ОПТ-9195 на базе МТЗ Беларус
Купить Подъемник монтажный специальный ОПТ-9195 на базе МТЗ Беларус со склада в Нижнем Новгороде.
Подъемник предназначен для производства погрузочно–разгрузочных, монтажных и транспортных работ на объектах коммунально–дорожного и другого производства.
На объектах коммунального и дорожного хозяйствах, строительных объектах, лесном хозяйстве и энергетике подъемник может использоваться для обслуживания систем освещения, уходом за зелеными и декоративными насаждениями, производства погрузочно–разгрузочных работ, монтажных работ при обслуживании зданий и сооружений, легких планировочных работ, выполнении работ по уходу за лесом и сбору урожая, монтажа и обслуживания линий электропередач и систем освещения
Для проведения монтажных работ на оголовке стрелы установлена 1 местная или 2 местная люлька в зависимости от комплектации. В люльке установлены датчики веса для контроля грузоподъемности люльки, гидросистема имеет гидромодуль предназначенный для удержания люльки в горизонтальном положении вне зависимости от распределения нагрузки в ней для различных углов стрелы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОПТ-9195
Энергетическое средство «БЕЛАРУС» 920
Грузоподъемность на выносных опорах, кг:
- на минимальном вылете 2250 (±50)
- на максимальном вылете 300 (±15)
Грузоподъемность люльки, кг 120 180
Вылет, мм 8550 9500
Номинальная высота подъема, мм 9550 9350
Рабочая высота подъема, м 11 10,8
Максимальная высота подъема крюка, м, не более 8,9
Грузовой момент, кНм 49
Угол поворота стрелы в горизонтальной плоскости 300°
Угол поворота стрелы в горизонтальной плоскости 400°
с заблокированным концевым выключателем
Скорость подъема и опускания крюковой подвески без груза, м/мин 8
Частота вращения колонны, об/мин
- наименьшая 0,5
- наибольшая 1,7
Скорость транспортная на горизонтальном участке дороги с твердым покрытием, км/ч 15
Количество обслуживающего персонала, чел 1
Привод поворота, выдвижения и наклона стрелы гидравлический
Габаритные размеры подъемника в транспортном положении, мм:
длина с люлькой 6470 6970
ширина 2400 2400
высота 3400 3400
Масса подъемника без люльки, кг 6400
Масса подъемника полная, кг 6600 6540
Максимальная глубина опускания крюка, мм 1500
Требования к площадке, на которой допускается работа подъемника с грузом:
- давление на грунт (удельное), МПа (кгс/см2) 0,56 (5,7)
- угол уклона не более 3°
Время полного изменения вылета стрелы, с 24
Количество масла в гидросистеме, л 39
Номинальное давление в гидросистеме, МПа 14,5
Максимальное давление в гидросистеме, МПа 16,5
Заправочная емкость бака, л 16
В целях безопасности на подъемнике установлены концевые выключатели, датчики веса и датчики давления, которые включают звуковую сигнализацию, а также выключают из работы гидравлику в опасных ситуациях. Выключатель, установленный на оголовке стрелы, срабатывает при максимально допустимой высоте подъема крюковой подвески. Выключатель, установленный на корпусе механизма поворота, срабатывает, когда стрела приближается к границе сектора, в котором находится машинист. На основании стрелы установлен указатель грузоподъемности. Он показывает зависимость между вылетом, углом подъема стрелы и величиной поднимаемого груза.
Для работы с линиями электропередач электрооборудование трактора укомплектовано сигнализатором опасного напряжения «Барьер – 2000К». При приближении стрелы к линии электропередач срабатывает прибор защиты от опасного приближения к ЛЭП, при этом на панели пульта индикации и контроля загорается световой сигнал и сработает звуковой сигнал, а также произойдет отключение электромагнита распределителя. Работа подъемника будет заблокирована.
Так же для повышения безопасности подъемник оборудован следующими устройствами и блокировками:
- системой аварийного опускания люльки при отказе гидросистемы или двигателя трактора;
- устройством против перегрузки подъемника (ограничитель предельного груза);
- системой блокировки подъема и поворота стрелы при не выставленном на опорах подъемника;
- блокировкой ограничителя подъема крюка, опускания крюка;
- ограничителем зоны обслуживания (поворот стрелы);
- устройством блокировки подъема опор при рабочем положении стрелы;
- двумя указателями угла наклона подъемника – креномерами для визуального контроля (первый в кабине подъемника (трактора), второй на балке рамы);
- системой аварийной остановки двигателя и кнопкой звукового сигнала с люльки и с пульта управления.
